ピッカーの取り換え要領
  1. 機をクランクシャフト左側についているタイミングホイールで250°に合わせる。

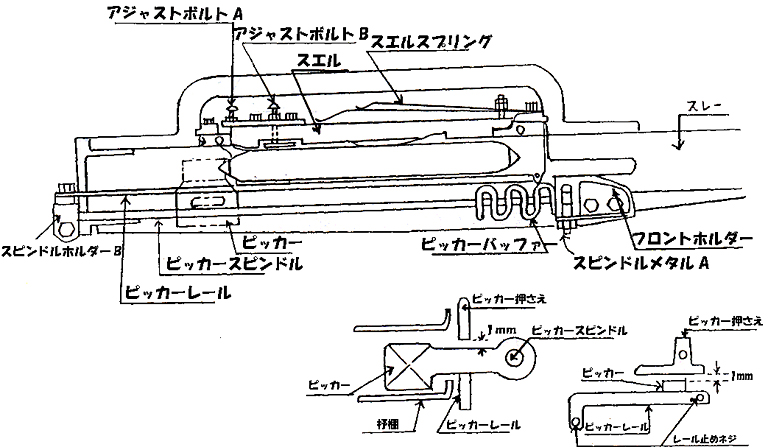

  2. ピッカー押さえを取り外し、ピッカースピンドル（ピッカーが通っている棒）の両端に取り付けてあるメタルのボルトを弛めて、 スピンドル棒をピッカーが入るまで抜き取り、バッファーを入れ次に新しいピッカーを差し込む。
  3. スピンドル棒の両端のメタルのボルトを仮締めし、杼箱に杼を入れてピッカーの中心に杼のチップ（先端）が当たっているかどうかを確認する。
  4. ピッカーの高さ調整はピッカーレールによって行う。また、前後調整はスピンドル棒を支えている前後のホルダーによって行うが棒が杼箱と水平になるように調整する。
  5. ピッカー押さえをピッカーの1mm上部に取り付け、それぞれのネジの締め付けを確認する。
  6. 取り換え後に、ピッカーを手で押し出し杼箱のスエルにピッカーが接触していないか、杼箱の棚の上下に接触する事がないかどうかを必ず確認する。 これをしないと後でトラブルの原因となるので十分調整する。
  7. 杼箱の高さがそれぞれ違う場合は、ピッカー押さえの高さ調整を1mm以上広く取ることがある。
