ピッカー受けの調整（チェックモーション）

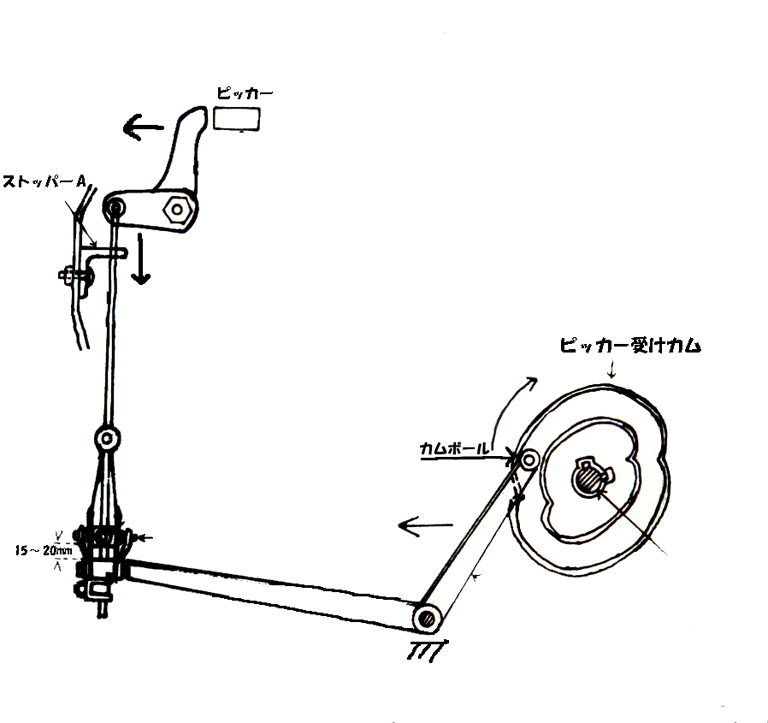

  1. 小幅織機の場合、機をクランク角260°に止める。（広幅の場合は275°）
  2. カムボールがピッカー受けカムの谷部に位置するようにカムを取り付ける。

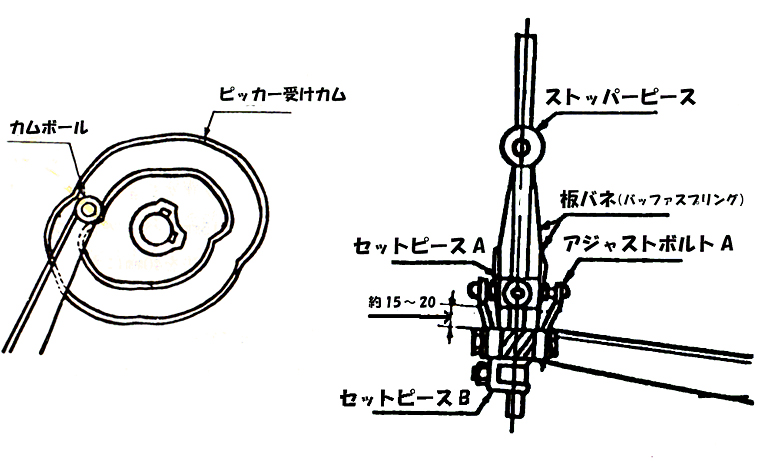

  3. この時にセットピースＡをゆるめ、杼の停止位置をストッパーピースで決め板バネの上部に取り付ける。そしてセットピースＢをブラケット下部に接着させる。
  4. セットピースＡをスクリュウブラケットの上15～20mm隙間が開く様にセットする。 この隙間はステッキを軽く当てた時にストッパーピースが板バネに挟まれ、もう一度当てた時に外れる程度に調整する。 板バネの強さも関係しますので外れないと杼が奥に入りすぎる事があるので注意する事。
