追い杼装置の調整
  1. 機をクランク角260°に止める。

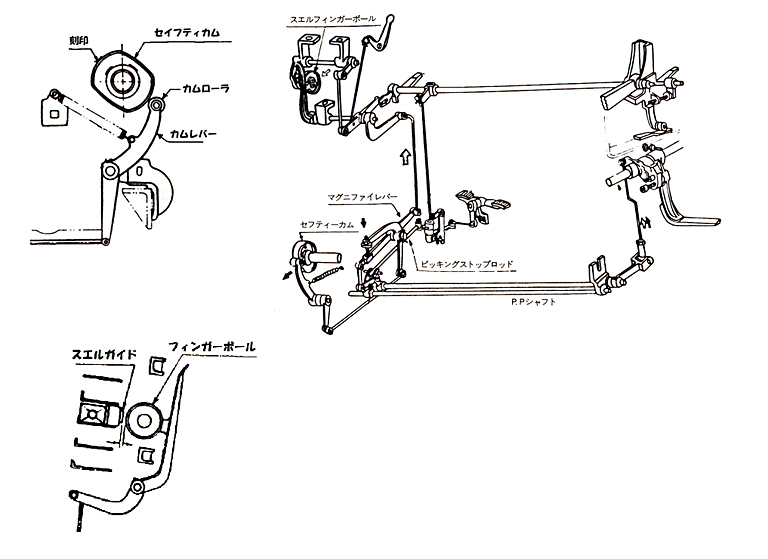

  2. カムローラのボールがセイフティカム中央の高い位置に乗るように取り付ける。
  3. 機をクランク角260°で止めて杼箱にシャトルを入れ、スエルフィンガーボールの中心とスエルガイドの中央との隙間が1mmになるように、 マグニファイレバーのアジャストボルトで調節する。
  4. 右側のフィンガーボールの調整は右側のマグニファイレバーで、左側のフィンガーボールは左側のマグニファイレバーで行う。
  5. フィンガーボールが上下にズレているとミスを起こすことがあるので、取り付けナットをゆるめて調整する。
