杼のガラつき
杼箱から打ち出されたシャトルはスレーの上をボックスガイド、セギ板、筬を通って反対側の杼箱に納まるが、 これらの動作の途中で何らかの原因で杼が杼箱に入る時にガラ、という音を発することがある。

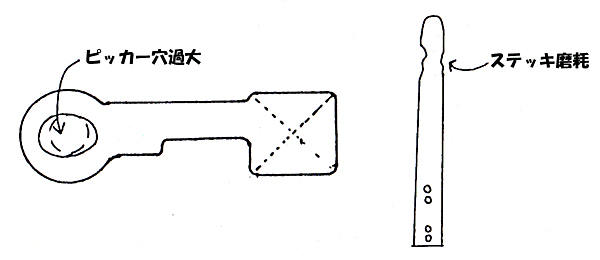

  1. ピッカー、およびステッキの摩耗が原因となることがあるので新しいのに取り替える。

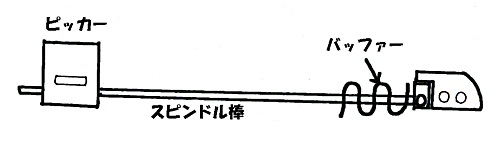

  2. ピッカーバッファーの弾力のないものはスピンドル棒を抜き新しいのに交換する。

  1. ボックスガイド、セギ板、筬が一直線上にない時。（織機調整講座_7を参照）
  2. 杼箱の高さ調整の不備による。（織機調整講座_8を参照）
  3. 最大開口時に下経て糸線が高い時。この場合は次の5つのことが考えられる。

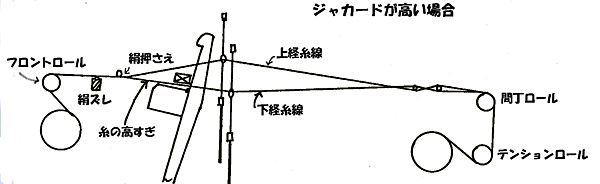

  • クランク角170～180°の時にジャカードの高過ぎによる場合。（吊り込みが原因）

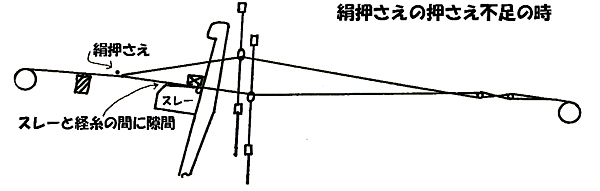

  • 絹押さえの押さえ不足による場合。

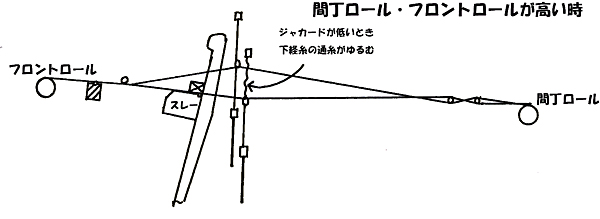

  • 間丁ロール、フロントロールの高過ぎる場合。

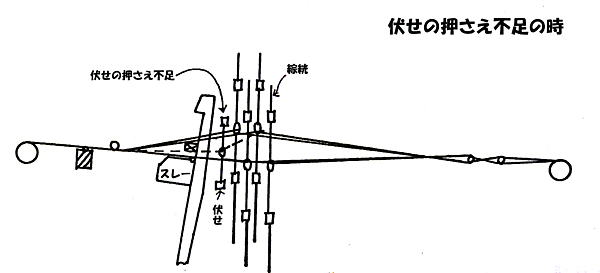

  • 伏せの押さえ不足の場合。

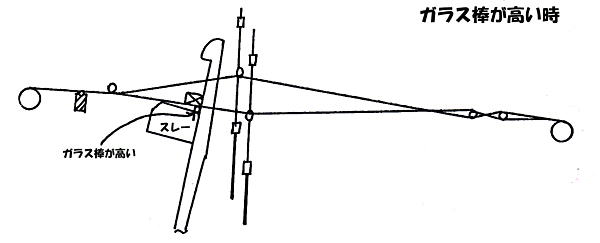

  • 筬の裏のガラス棒が高い時。
